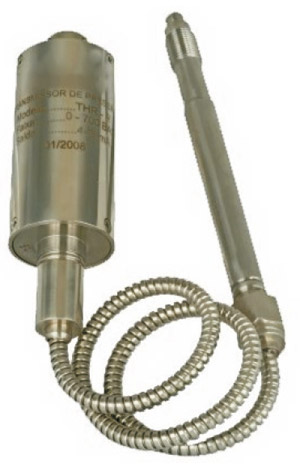

| Transmissor de Pressão para Extrusoras |
|
|
|
Os transmissores de pressão ANAFF linha “EXTRUSÃO”,
operam em condições onde outros sensores não funcionam,
com alto limite
operacional de temperatura e pressão 400ºC e
ranges selecionáveis desde 350, 700 e 1000 bar,
a linha
extrusão oferece alto desempenho e durabilidade
assegurada devido a tecnologia embarcada em seu processo
de fabricação, exaustivos testes de performance consagram
o altíssimo grau de confiabilidade destes transmissores.
Devido ao processo de extrusão conter algumas
características especificas como alta temperatura, pressão,
fluído denso e alta abrasão , o sensor possui diafragma (alta
tecnologia) rasante ou “FLUSH” que impede a incrustação da
massa polimerica.
O dimensional e conexões ao processo são compatíveis com
todos similares importados
assim como o sinal de saída
padrão de 4-20 mA.
capilar com 460 mm
de comprimento mA.
A membrana rasante evita incrustação de polímeros, resistente a abrasão.
Aplicações
-Máquinas Extrusoras e Injetoras;
-Processos com Alta abrasão;
-Processos de temperatura elevada;
-Processos de Alta concentração de Sólidos
-Máquinas de Controle Automático |
 |
|
|
Características
• Faixa de Pressão: 0 até 1000 Kgf/cm²
• Partes em Aço Inox AISI 304/316
• Proteção IP-65
• Conexão: ½” 20 UNF (outras sob consulta)
• Alimentação: 24 Vcc (máx. 30 Vcc)
• Saída: 4-20 mA (2 fios)
• Zero e Span ajustável: 10% da faixa
• Proteção contra inversão de polaridade
•
Precisão do Sinal: 0,2%
• Membrana em Inconel
• Extensão Capilar revestida com cordoalha
de
Aço Inoxidável com 460 mm
de comprimento.
Performance
• Precisão ±1,5% F.E (repetibilidade,
histerese, linearidade)
• Temperatura do Processo até 400 °C (máx.)
Temperatura do invólucro até 80 ºC (máx.)
• Sobrepressão: Máximo 30% da faixa |

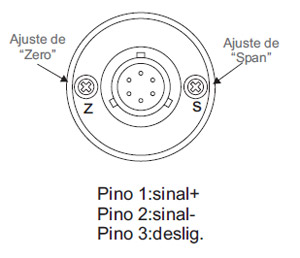

Conexão Elétrica
 |

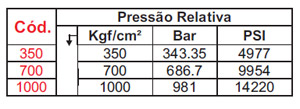

Pressão Relativa
 |

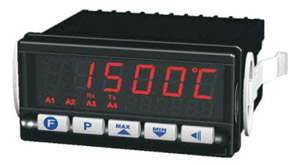

PLN.2 Indicador e Controlador (opcional)
• Retransmissão de sinal 4-20 mA
• Função hold e peak hold
• Dimensões: 48×96×92 mm
• Recorte para fixação em painel: 45×93 mm
• Memorização de valores máximo e mínimo
• Alimentação: 85 a 250 Vac/Vcc (outra sob consulta)
• Fonte de 24 Vcc para alimentar transmissores
hold peak hold
• 2 Relés ajustáveis 100% da faixa
• Resolução de Display: 62000 níveis (-31000
a 31000) |
 |
|
| |

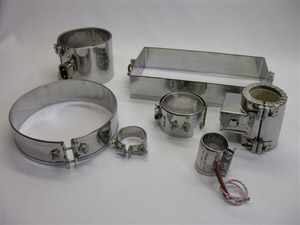

| Resistências Elétricas Tipo Coleira |
|
|
|
Resistências Elétricas, Tipo Coleira, fabricadas sob Desenho, Amostra ou conforme necessidade da aplicação.
Diversos tipos, modelos, tamanhos |
 |
|
|
|
| |

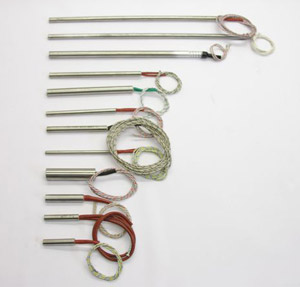

| Resistências Elétricas Tipo Cartucho |
|
|
|
Resistências Elétricas, Tipo Cartucho, fabricadas sob desenho, amostra ou conforme necessidade da aplicação.
Diversos tipos, modelos e dimensões.
|
 |
|
|
|
| |
| |
| |
|
